Kā izmērīt uzstādītos gultņus?

Mērīšana uzstādītagultņi ir izšķirošs process, kas nodrošina mehānisko sistēmu pareizu darbību un ilgmūžību. Kā montējamo gultņu piegādātājs es saprotu precīzu mērījumu nozīmi, izvēloties pareizos gultņus konkrētiem lietojumiem. Šajā emuāra ierakstā es dalīšos ar dažiem būtiskiem soļiem un paņēmieniem uzstādīto gultņu mērīšanai.



Pirms iedziļināties mērīšanas procesā, ir svarīgi saprast, kāpēc precīzi mērījumi ir ļoti svarīgi.Uzmontēti gultņitiek uzstādīti dažādos rūpnieciskos lietojumos, piemēram, konveijeros, lauksaimniecības iekārtās un darbgaldos. Nepareizi mērījumi var radīt problēmas, piemēram, nepareizu piegulšanu, pārmērīgu vibrāciju, priekšlaicīgu nodilumu un pat sistēmas kļūmi. Iegūstot precīzus mērījumus, jūs varat izvēlēties atbilstošo gultņa veidu un izmēru, nodrošinot optimālu veiktspēju un uzticamību.





Lai precīzi izmērītu uzstādītos gultņus, jums būs nepieciešami daži būtiski instrumenti:

Suporti

Tos izmanto, lai izmērītu gultņa iekšējo un ārējo diametru, kā arī platumu.

Mikrometri

Ideāli piemērots mazu izmēru mērīšanai ar augstu precizitāti.

Numura indikatori

Izmanto, lai izmērītu noplūdi, kas ir novirze no perfekta apļveida ceļa.

Mērinstrumenti

Tie palīdz izmērīt attālumus starp komponentiem.

Lineāls vai mērlente

Vispārīgu mērījumu veikšanai.





1. Nosakiet gultņa tipu

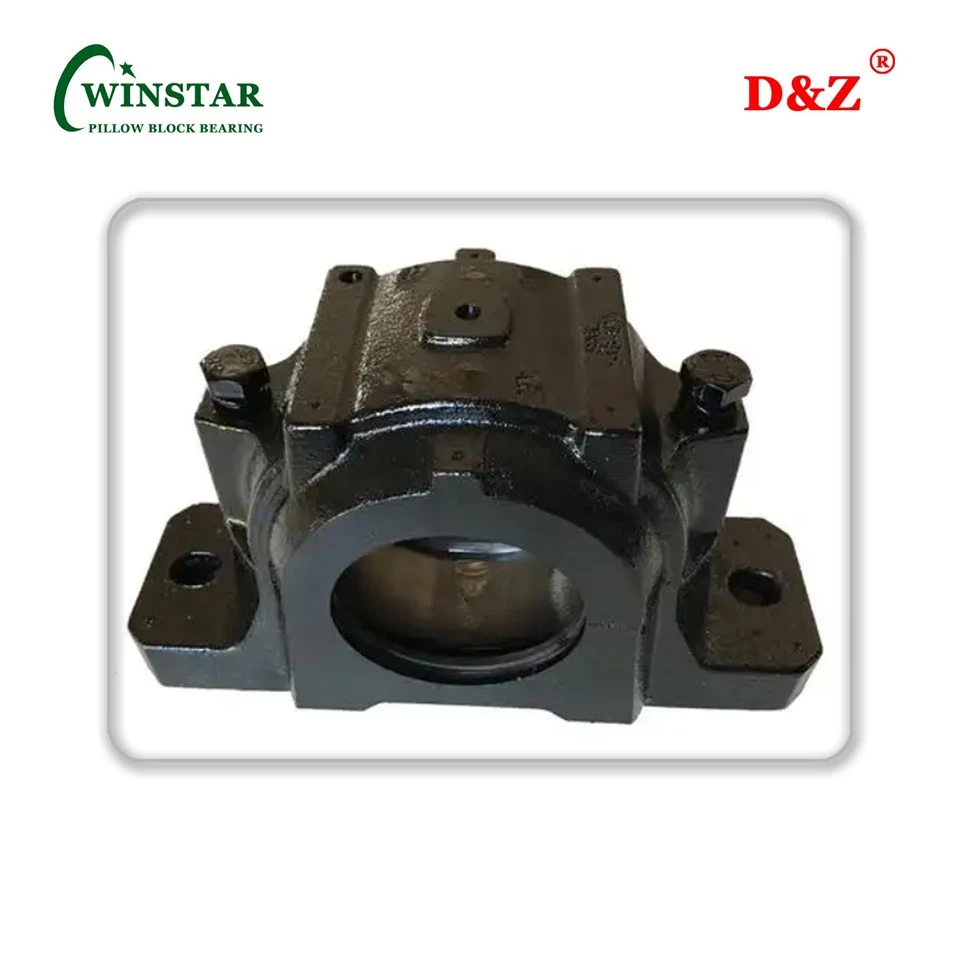

Pirmais solis ir noteikt uzstādītā gultņa veidu, ar kuru jums ir darīšana. Izplatītākie veidi ir kronšteina atloka gultņu bloks, sadalīts plummer bloku korpuss, SNL sērijas bloki un kaļamā čuguna korpuss un bloki. Katram veidam ir īpašas mērīšanas prasības.

2. Izmēriet urbuma diametru

Urbuma diametrs ir gultņa iekšējais diametrs, kurā atrodas vārpsta. Lai izmērītu šo izmēru, izmantojiet suportu vai mikrometru. Novietojiet mērinstrumentu pāri urbumam un pārliecinieties, ka tas ir centrēts. Veiciet vairākus mērījumus dažādos punktos, lai ņemtu vērā jebkādas atšķirības. Pierakstiet vidējo vērtību.

3. Izmēriet ārējo diametru

Gultņa ārējais diametrs ir ārējās skrējiena diametrs. Līdzīgi kā mērot urbuma diametru, izmantojiet suportu vai mikrometru, lai iegūtu precīzu mērījumu. Atkal veiciet vairākus mērījumus un aprēķiniet vidējo.

4. Izmēriet platumu

Gultņa platums ir attālums starp abām ārējās sacīkstes pusēm. Izmantojiet kalibru, lai izmērītu šo izmēru. Lai veiktu precīzu mērījumu, pārliecinieties, vai suports ir perpendikulārs gultņa asij.

5. Pārbaudiet Runout

Runout ir novirze no perfekta apļveida ceļa. Lai izmērītu noplūdi, izmantojiet skalas indikatoru. Uzstādiet indikatoru uz stabilas virsmas un novietojiet zondi pret gultņa ārējo skrējienu. Lēnām pagrieziet gultni un ievērojiet indikatora rādījumus. Pārmērīga noplūde var norādīt uz novirzi vai bojājumu.

6. Izmēriet klīrensu

Klīrenss ir atstarpe starp gultņa iekšējo un ārējo skrējienu. Izmantojiet sensoru, lai izmērītu klīrensu. Ievietojiet mērinstrumentu starp sacīkstēm un nosakiet biezumu, kas cieši pieguļ. Šis mērījums ir ļoti svarīgs, lai nodrošinātu pareizu eļļošanu un samazinātu berzi.





Temperatūra

Temperatūra var ietekmēt gultņa izmērus. Izmēriet gultni darba temperatūrā vai aprēķinos ņemiet vērā temperatūras svārstības.

Virsmas apdare

Rupja virsmas apdare var ietekmēt mērījumu precizitāti. Pirms mērījumu veikšanas pārliecinieties, ka gultņu virsmas ir tīras un gludas.

Uzstādīšana

Gultņa uzstādīšanas veids var ietekmēt tā izmērus. Pirms mērīšanas pārliecinieties, vai gultnis ir pareizi uzstādīts un nostiprināts.





Kad esat ieguvis mērījumus, ir svarīgi tos pareizi interpretēt. Salīdziniet mērījumus ar ražotāja specifikācijām, lai nodrošinātu, ka gultnis atbilst nepieciešamajiem standartiem. Ja mērījumi ir ārpus pieļaujamā diapazona, tas var norādīt uz gultņa vai instalācijas problēmu.





Uzmontēto gultņu precīza mērīšana ir būtiska, lai izvēlētos piemērotāko gultni jūsu lietojumam un nodrošinātu pareizu jūsu mehāniskās sistēmas darbību. Veicot šajā emuāra ziņojumā norādītās darbības un izmantojot atbilstošos rīkus, varat iegūt precīzus mērījumus un pieņemt apzinātus lēmumus.

Kā montējamo gultņu piegādātājs mēs esam apņēmušies nodrošināt augstas{0} kvalitātes produktus un ekspertu padomus. Ja jums ir kādi jautājumi vai nepieciešama palīdzība uzmontēto gultņu mērīšanā vai izvēlē, lūdzu, sazinieties ar mums, lai apspriestu iepirkumu. Mēs ceram palīdzēt jums atrast ideālu risinājumu jūsu vajadzībām.

Kā minēts iepriekš, ja jums ir kādas vajadzības pēc gultņu izstrādājumiem vai vēlaties uzzināt vairāk, lūdzu, sazinieties ar mani. Es sniegšu jums profesionālas konsultācijas un pakalpojumus, kā arī ceru uz sadarbību ar jums abpusēji izdevīgi.
